Kabel CAN+120R, e4f-x2 0,5 m

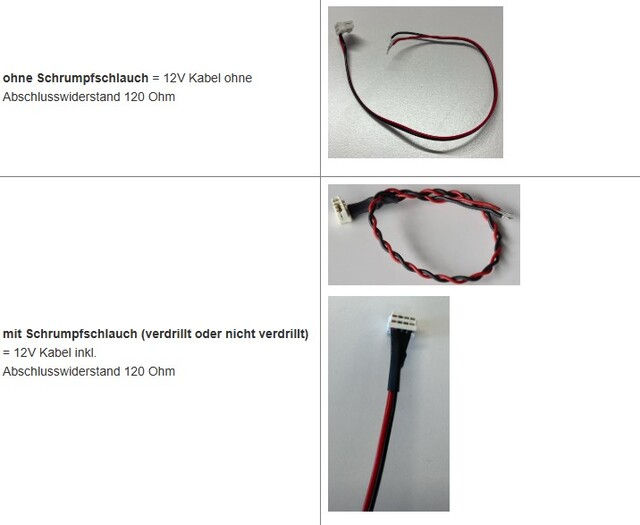

Wird benötigt wenn man den iNet X Connect montieren möchte und beim iNet X Panel den Strom-Anschlusskabel kein Schrumpfschlauch hat (bei iNet  X Panele bis Mitte/Ende 2024). Wird auch benötigt, wenn man eine neue Klimaanlage an den iNetX Connect verbinden möchte.

Wie stelle ich eine korrekte CAN Kommunikation mit den benötigen Terminierungs-/Abschlusswiderständen sicher? Der so genannte Abschluss- oder Terminierungswiderstand muss jeweils an den CAN BUS-Enden angebracht sein.

• Sind nur zwei CAN-Geräte miteinander verbunden, benötigt jedes davon den beschriebenen Widerstand.

• Sind mehr als zwei CAN-Geräte in Reihe angeschlossen, so benötigt das erste und das letzte hiervon den Widerstand.

So ist beispielsweise beim Anschluss des iNet X Connect an das iNet X (Pro) Panel jeweils ein Terminierungswiderstand nötig. Auf Seite des Panels wird das über das spezielle 12V Anschlusskabel (inkl. 120 Ohm Widerstand) gelöst. Auf Seite des iNet X Connect gibt es auf der Hardware einen Schalter (OFF/120Ohm). Ab Werk ist dieser Schalter so eingestellt, dass der Widerstand aktiv ist.

Kommt zu einem späteren Zeitpunkt ein weiteres CAN BUS fähiges Gerät hinzu, kann dieses an der zweiten CAN Buchse des iNet X Connect angeschlossen werden. Das iNet X Connect ist nun nicht mehr Ende der Reihe, daher muss der Widerstand hieran über den Schalter ausgeschalten werden. Das neu angeschlossene Gerät und damit auch das neue Ende der Reihe benötigt nun den Widerstand, der ebenfalls direkt am Gerät zu finden ist.
