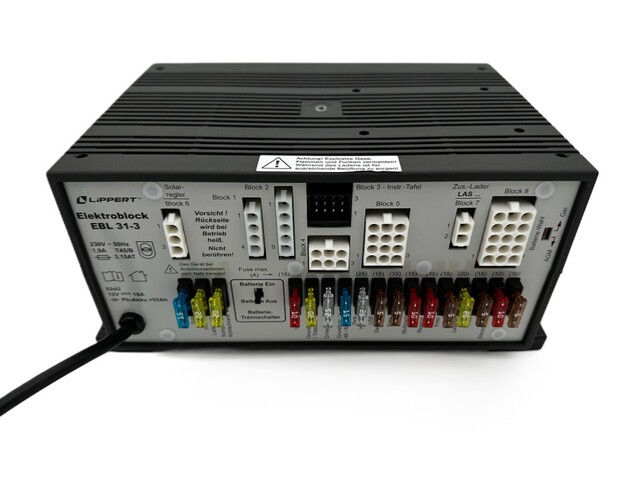

Elektroblock EBL 31-3

Schaudt Elektroblock EBL31-437VA-In230V-Out12V-18A-IUoU f.MC-f.AGM/BleiGel Der Elektroblock EBL 31 enthält:

• ein Lademodul zur Ladung aller angeschlossenen Batterien

• die komplette 12-V-Verteilung

• die Absicherung der 12-V-Stromkreise

• eine Batteriewächtermodul

• Steuerungs- und Überwachungsfunktionen

Für den Betrieb muss ein Bedien- und Kontrollpanel IT ... oder LT ... angeschlossen sein. Diese Geräte steuern die elektrischen Funktionen des Wohnbereichs im Fahrzeug einschließlich des Zubehörs. Außerdem besteht eine Anschlussmöglichkeit für ein zusätzliches Ladegerät und einen Solar-Laderegler. Kfz-Flachstecksicherungen sichern die verschiedenen Stromkreise ab. Ausgenommen ist der D+ -Ausgang.

• Übertemperatur

• Überlast

• Kurzschluss

230 V Wechselspannung, 10 %, 47 bis 63 Hz sinusförmig, Schutzklasse I 12-V-Ausgänge dürfen maximal mit 90% des Nennstroms der zugehörigen Sicherung belastet werden (siehe auch Frontplatte). Die genauen Daten entnehmen sie bitte der Webseite von Schaudt. Den Schaltplan u. Bedienungsanleitung können wir auf Anfrage per E-Mail zukommen lassen. Wir empfehlen den Elektroblock an einen separaten Überspannungsschutz anzuschließen um das Gerät vor Überspannung aus dem 230V Netz zu schützen.
